KN1000  1800℃

耐高溫陶瓷絕緣涂料

產(chǎn)品描述

產(chǎn)品組成及特點               本產(chǎn)品純無機水性硅酸鹽溶液作為成膜物質(zhì)，加入片狀納米級云母、氧化鋁、碳化硅作為涂料填料。涂層耐溫可以達到1800℃，附著力好，可以涂刷在任何材質(zhì)上抗高溫下絕緣屏蔽電流通過，防電暈放點現(xiàn)象產(chǎn)生，涂層致密，電阻率高，介電常數(shù)好，不會產(chǎn)生電子滲流和隧道效應(yīng)，硬度高，耐磨使用壽命長。

工作機理                         涂料中陶瓷微粒為成膜物的主要成份，能耐住較高的溫度；氧化鋁、氮化硅等填料具有較高的體積電阻率，結(jié)構(gòu)較緊密。在生產(chǎn)過程中嚴格控制原材料配比，避免雜散離子，尤其堿金屬或堿土金屬離子的引入；盡量減少玻璃相的含量，并盡量降低為改善工藝性能而加入的玻璃相的導(dǎo)電率。在生產(chǎn)過程中，還注意嚴格控制引入鐵，鈷等可變價金屬離子，以免產(chǎn)生自由離子和空穴。同時嚴格控制生產(chǎn)過程中的溫度和氣氛，以免產(chǎn)生氧化還原反應(yīng)而出現(xiàn)電子和空穴，防止產(chǎn)生晶格轉(zhuǎn)換而造成晶體缺陷。

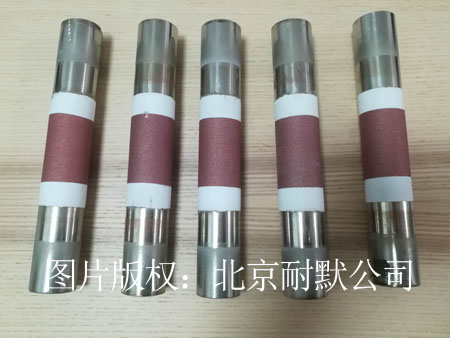

典型用途                         電機、電器、繞組線圈電機、感應(yīng)設(shè)備、變壓器線圈、繞組及各種絕緣纖維材料。

顏      色                   淺綠色

涂料基礎(chǔ)數(shù)據(jù)

項目                                  指標                           測試/標準

涂料外觀                             淺綠色                                 目測

涂料組分                             雙組份

密度                                           1.8g/cm3                                             實測

本產(chǎn)品為雙組份常溫固化產(chǎn)品，按液：粉末=1：1（質(zhì)量比）配好攪拌均勻，熟化五分鐘后使用按用量開桶使用，開桶未使用完產(chǎn)品做好密封保存。較長施工間隔時，應(yīng)做好施工工具的清洗工作，以防施工工具固結(jié)。

 對正常貯存且在保質(zhì)期內(nèi)的所有產(chǎn)品均符合上表所列數(shù)據(jù)。

涂膜性能

項目

測試標準

性能參數(shù)

容器中狀態(tài)

目測

均勻，無結(jié)塊、絮凝、沉淀

附著力

GB/T9286-98

1級

柔韌性

GB/T1731-93

≤2mm

線膨脹系數(shù)

GJB 332A-2004

12*10-6/℃

涂膜硬度

GB/T6739-2006

7H

高溫試驗

QB/C001-2005

1800℃

導(dǎo)熱系數(shù)

ASTM D5470-2012

10W/m.K

酸性鹽霧試驗

GB/T 10125-2012

涂層30天后無腐蝕、起泡、起皺

擊穿強度

HG/T 3330-2012

10kv/mm

體積電阻率

GB/T 1410-2006

1016Ω.m

推薦膜厚

膜厚和涂布率           干膜厚度             理論涂布率

                                           （μm）          （m2/kg）

常數(shù)                   300                               1.0

推薦涂裝至設(shè)計厚度

表面處理

確保涂刷表面無灰塵、油污、銹蝕、脆化層等異物，保證涂刷表面清潔干燥無污染。盡可能對被涂表面進行打磨拉毛處理，以保證25-40μm范圍的表面粗糙度。金屬表面如采用手工打磨至St3級或噴砂至Sa2.5級，涂裝效果會更佳。

施工方法

噴涂：                  使用空氣噴涂或無氣噴涂。

刷涂：                      采用十字交叉法進行刷涂。

稀釋劑/清洗劑

稀釋劑/清洗劑       去離子水

干燥和固化時間

表干時間          實干時間

≤2h              ≤24h

 表干時間、實干時間根據(jù)GB/T1728-1979測得。

 在實際應(yīng)用中，干燥時間與膜厚及施工環(huán)境有關(guān)。

包裝規(guī)格

10kg/桶   鐵桶包裝

貯存

 必須按照國家規(guī)定貯存，貯存環(huán)境應(yīng)干燥、陰涼、通風條件好，遠離熱源和火源。包裝容器必須保持密閉。小心處置。

 貯存溫度應(yīng)保證在0℃-40℃之間，保存期為24個月。

 開蓋未使用完的涂料，必須將桶內(nèi)塑料袋密封，蓋好桶蓋密封貯存。

 已調(diào)配的未使用完涂料不能回收，應(yīng)按當?shù)胤ㄒ?guī)進行廢棄處理。

 超過保質(zhì)期的產(chǎn)品經(jīng)檢測合格后方可使用。

健康和安全

 在通風良好的條件下使用，避免吸入漆霧，避免皮膚接觸。

 如不慎濺到皮膚上應(yīng)立即用合適的清潔劑、肥皂和水沖洗。

 如不慎進入眼睛，應(yīng)用水充分沖洗并立即就醫(yī)診治。

 本產(chǎn)品僅供專業(yè)人員使用。施工人員和工人需要培訓，以期具有足夠的經(jīng)驗和能力使用合適的設(shè)備進行正確的涂裝施工，以確保涂裝效果。

 施工人員和工人在使用本產(chǎn)品時，需使用適當?shù)膫�人防護設(shè)施，確保施工安全。

 任何為適合施工現(xiàn)場情況或適應(yīng)工期的工藝更改，均需得到北京耐默技術(shù)人員的認可。

 本說明書提供的信息完全基于我們在實驗室和實踐中所獲得的知識。

 產(chǎn)品的使用通常都是在我們的控制范圍之外，所以我們只給予產(chǎn)品本身質(zhì)量的保證。

 為適合當?shù)氐姆ㄒ?guī)，產(chǎn)品可能會適當調(diào)整，我們保留不另外通知而修改說明書的權(quán)利。

 用戶應(yīng)針對自身的需求及具體應(yīng)用，咨詢北京耐默公司以獲得相關(guān)產(chǎn)品適用性能的具體指導(dǎo)。
