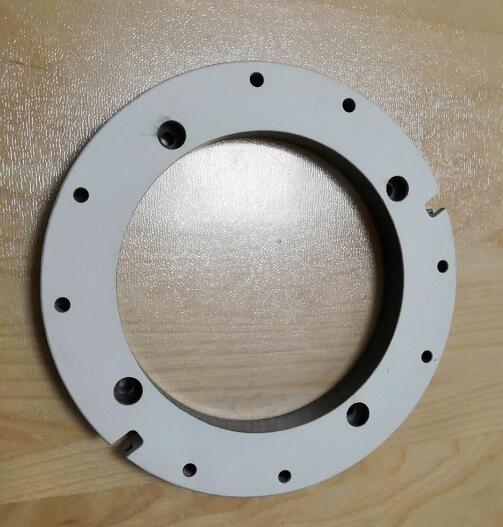

我們知道純氧化鋁、純氧化鉻涂層的介電性能弱、電阻較大，有一定的絕緣能力（在高溫和高電壓下，仍有被電擊穿、從而失去絕緣能力的可能），純氧化鈦涂層有半導(dǎo)體屬性，可以導(dǎo)電。那么是否含氧化鈦的氧化鋁鈦陶瓷涂層也有導(dǎo)電能力或者說(shuō)氧化鋁鈦涂層還絕緣嗎？

經(jīng)過(guò)與客戶的共同實(shí)驗(yàn)，得出：當(dāng)氧化鈦含量在20%以下時(shí)，氧化鋁鈦陶瓷涂層仍然絕緣。當(dāng)氧化鈦含量超過(guò)20%時(shí)，氧化鋁鈦陶瓷涂層具有了導(dǎo)電能力。

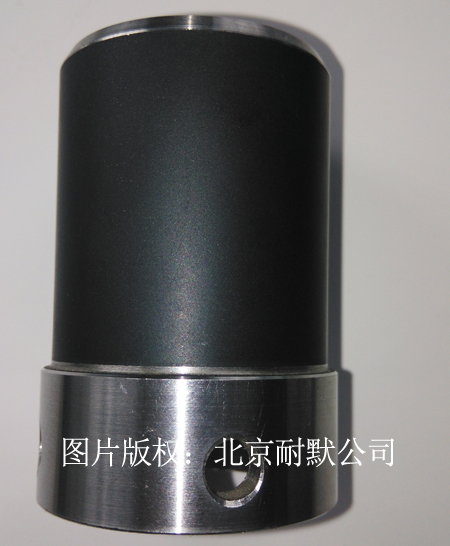

這次，我們依然采用9M大氣等離子熱噴涂系統(tǒng)來(lái)做制備氧化鋁鈦陶瓷涂層，前期的棕剛玉噴砂和丙酮加超聲波清洗基材就不再贅述了。因?yàn)槭忻嫔系奶沾煞壑苽涔に嚥槐M相同，所以本次優(yōu)化出來(lái)的噴涂參數(shù)僅限于購(gòu)買“錦州金江”氧化鋁鈦復(fù)合粉的客戶參考。

化學(xué)知識(shí)告訴我們，由于 TiO2在等離子噴涂的高溫射流中的還原作用，涂層的導(dǎo)電性歸因于 TiO2的失氧。在等離子噴涂過(guò)程中，TiO2被還原，形成缺氧相，是導(dǎo)致 TiO2具有半導(dǎo)體特性的原因。由于形成缺氧相，導(dǎo)致TiO2中產(chǎn)生氧空位，形成結(jié)構(gòu)缺陷。這種缺陷大多數(shù)形成于高溫熔融階段，隨著快速的冷卻，被保留在涂層中。當(dāng)通電加熱時(shí)，這些缺陷對(duì)于導(dǎo)電起著主要作用。隨著溫度的升高，一些氧離子從 TiO2中逃至氣相，形成氧空位，隨著氧缺陷增加，產(chǎn)生越來(lái)越多的氧空位，導(dǎo)帶中的電子濃度增加，從而降低氧化鋁鈦陶瓷涂層的電阻率。

所以，氧化鋁鈦陶瓷涂層電阻率隨Al2O3含量的增加而增加，這意味著TiO2的含量越高，陶瓷涂層的導(dǎo)電能力越強(qiáng)。另一方面，氧化鋁鈦陶瓷陶瓷涂層電阻率隨溫度升高而呈指數(shù)下降。
